| ● CATV用ＥＤＦＡ |
Ａｍｏｎｉｃｓ社製 |
|
ＡＭＯＮＩＣＳ社のＣＡＴＶ用ＥＤＦＡは高安定度の励起用コンバイナー、高出力励起用レーザーを用いており、高光レベルで、低ノイズで高いゲインを得られるユニットですので、ＣＡＴＶ用途でご利用頂くには最適な製品です。ターンキーラックマウントタイプはアラーム機能とステータスランプを有しています。ＲＳ２３２
ＰＣインターフェースはで簡単に制御、監視、デー取得等できますので、非常に便利にご利用頂けます。 |
| |
|
|
| |
|
|
|
|
|
出力ｃｈ数 |
１ |
１，２ |
１，２，４ |
|
|
|
|
|
|
-6 to +6dBm |
-6 to +6dBm |

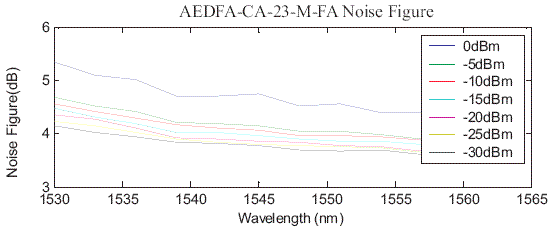

Noise Figure (typ.)
(at -3 dBm input signal)
|
|
|
|
|
|
|
|
|
|
Polarization Dependent Gain
|
|
|
| |
|
コンパクトモジュールタイプ
動作 温度 |
0 to 55oC |
保存 温度 |
-20 to 70oC |
電源 |
5.0VDC |
サイズ (mm) |
100(W) x 120(L) x 18 for AEDFA-CA-13
120(W) x 200(L) x 25 for AEDFA-CA-18
150(W) x 210(L) x 32 for AEDFA-CA-23
|
監視内容 |
光パワーレベル、励起用レーザー温度 |
アラーム |
Pump Laser Temperature |
電気コネクタ |
14pin MIL socket for AEDFA-CA-13
DB25 connecotor for AEDFA-CA-18, AEDFA-CA-23 |
保護機能 |
Pump laser over heat warning |
光コネクタ |
FC/APC, FC/UPC, SC/APC, SC/UPC |
ファイバタイプ |
SMF-28 |
|
| |
ラックマウントタイプ
動作 温度 範囲 |
0 to +55oC |
保管 温度 範囲 |
-20 to 70oC |
電源 |
80-240 VAC, 43 - 63 Hz* |
サイズ(mm) |
19" Rackmount 1U Space
482(W) x 350(L) x 42(H) |
LED ランプ |
Under input power, Over input power, Case overheat |
アラーム機能 |
Pump laser temperature |
LCD ディスプレイ |
Input Power, Output Power, Pump Laser Current |
保護機能 |
Pump laser over heat warning |
光コネクタ |
FC/APC, FC/UPC, SC/APC, SC/UPC |
ファイバタイプ |
SMF-28 |
|
|
