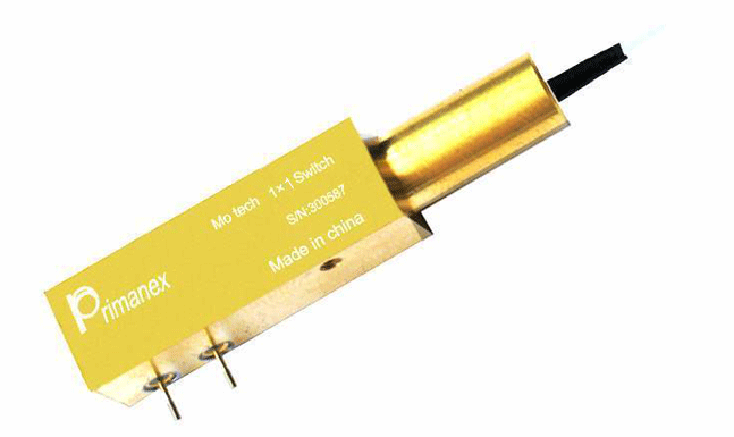

Ｐｒｉｍａｎｅｘ社製偏波無依存タイプサーキュレータ　　

• 光の方向をＴＴＬ信号で制御することが可能です。
• 動作部品を使用していませんので、高い信頼性と安定度が得られます。
• 低価格でご提供可能です。

  波長ﾚﾝｼﾞ	nm	1525 -1565	1525-1610
  挿入損失 (for status“0”:1→2,and 2→3             for status“1”:3→2,and 2→1)	dB	0.70(Typical); 1.10(Max)	1.0(Typical); 1.30(Max)
  PDL	dB	0.10(Typical); 0.15 (Max)	0.15(Typical); 0.20(Max)
  リターンロス	dB	＞50
  Isolation(for status“0”:2→1,and 3→2        for status“1”:1→2,and 2→3)	dB	＞」40
  WDL	dB	＜0.3
  Directivity(for status“0”:1→3 for status“1”:3→1)	dB	＞50
  最大入力光レベル	mW	500
  保存温度	°C	-40 ~ 85
  動作温度	℃	-5 〜 70
  サイズ	mm	42×7.8×7.8
  ﾌｧｲﾊﾞﾀｲﾌﾟ		SMF-28e
  ﾌｧｲﾊﾞ長	m	1.0 ± 0.1

制御用ＰＩＮ配置

Status	Pin1	Pin2	The Optical Path
0	0(Voltage = GND)	1(Voltage = VCC)	1→2, 2→3
1	1(Voltage = VCC)	0(Voltage = GND)	3→2, 2→1

電気系仕様表

Parameter	Specification	Unit
Voltage（VCC）	4.5~5.5	V
Current	80 (typical)	mA
Pulse Width	0.5(typical)	ms

偏波保存タイプサーキュレータも取り扱っておりますので、どうぞご相談下さい。

ご不明の点、ご質問等ございましたら、どうぞお気軽にお問い合わせ下さい。
