ホーム>お取り扱い製品>真空光ファイバフィードスルー

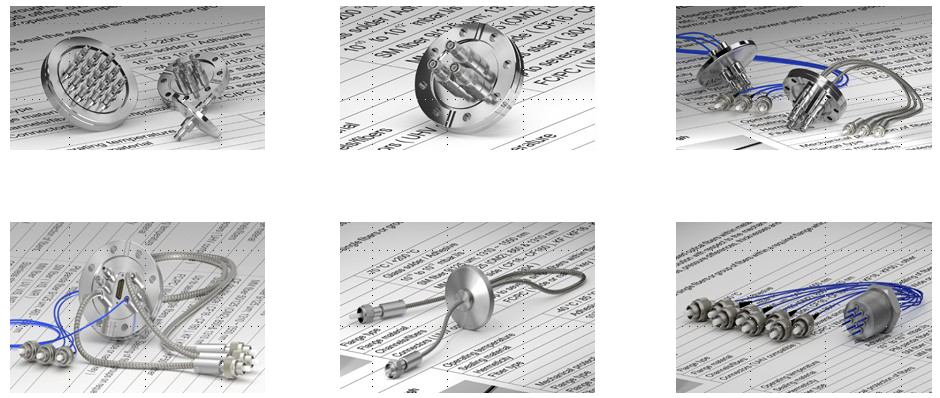

● 真空光ファイバフィードスルー

SMファイバ、MMファイバ、PMファイバ等お使いのファイバに合わせた真空光ファイバフィードスルーをご提供します。
保護被服としてPTFEやステンレスフレキシ管等を使用し耐熱仕様でもご提供可能です。

製品設計オプション:
・SMA905 or FCコネクタ アダプタ
・ピッグテールタイプ、レセプタクルタイプの何れでも選択可能
・UV波長帯域−2000nmまでの幅広い波長帯で対応可能
・偏波保持ファイバ、SMファイバ、MMファイバに対応可能
・低挿入損失
・HV and UHV環境下でご使用可能
・幅広い温度環境で使用可能 (光コネクタも含めて180℃まで耐熱仕様で対応可能)

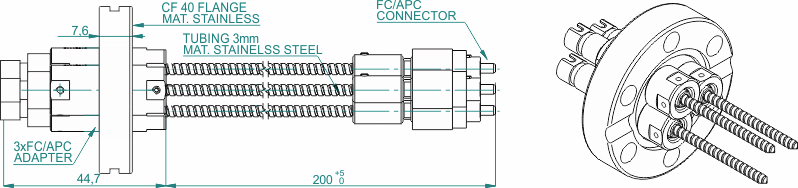

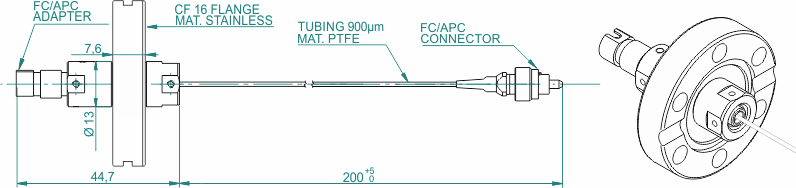

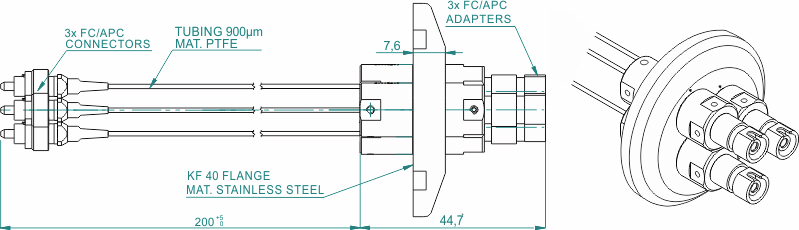

・ KF or CF フランジ、その他ご希望のフランジタイプにカスタマイズ可能







High Vacuum (HV) & Ultra High Vacuum (UHV) 光ファイバフィードスルー
ファイバタイプ SM & MM (GRIN/STEP) PM ファイバ
波長 UV、可視、近赤外、帯域 可視・近赤外
Extinctio ratio / >20 or > 25dB
Angle missalingment / ± 2.5°
動作温度 -40 + 85°C -20 + 70°C
Hermeticity 10 10 to 10 12 mbar.l/s
フランジタイプ CF, KF, without flange
フランジ 材料 304, 304L, 316L, others
ハウジング 材料 304L, 316L
光コネクタ FC/PC, FC/APC, SMA905, LC/PC, LC/APC, ...
アダプタ部 FC/PC, FC/APC, SMA905
ケーブル被服 (loose tubing) PTFE (OD=900um), Stainless steel flexible tubing (O=3mm)

●真空光ファイバフィードスルー ※詳細カタログはこちらからダウンロードできます。
・ピッグテールタイプ
・ピッグテール/レセプタクル複合タイプ
・レセプタクルタイプ

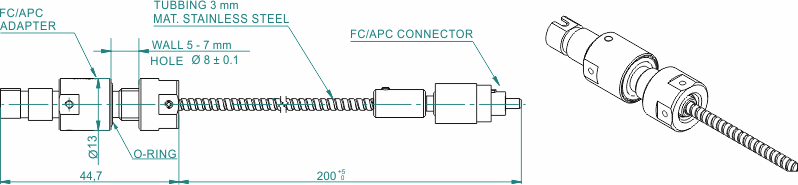

・M10/M16タイプ
・電気/光複合モデル(カスタマイズ対応可能)

●真空環境用 光ファイバパッチコード
●高圧環境用 光ファイバフィードスルー
