 光コネクタ端面検査器
モニター付端面検査器 １１００シリーズ
モニター表示ですので、安全に光コネクタ端面を検査できます。又、プローブは片手で操作できるようにデザインされているので、素早く簡単に検査できるので、作業性向上につながります。パッケージユニットで低価格でご提供しておりますので、どうぞご相談下さい。
アングルＰＣ用のアダプタもオプションでご提供可能です。
|
| ＣＩ １１００シリーズ |
|
| 倍率 |
４００倍（９”モニター使用時） |
| 視界 |
425umx320um |
| 解像度 |
０．５um 検知可能 |
| ディスプレイ |
３．５インチ ２５５ｇ |
| バッテリ寿命 |
４時間 |
| 標準アダプタ |
ＳＣ，ＦＣ，ＬＣ，１．２５ｍｍユニバーサル、２．５ｍｍユニバーサル |
使い方についてはこちらから
ご確認頂けます。
けます。
|
|
|
 Lihgtel社製 光コネクタ端面検査器
ＤＩ １０００シリーズ
Ｌｉｇｈｔｅｌ社のＤＩ-１０００シリーズは、ＵＳＢ２．０ポートに直接接続できます。
ＵＳＢ接続のみで電源供給しますので、片手で簡単に検査できますので、製造施設やネッ
トワーク管理施設等の現場で簡単に効率よく検査ができます。プローブには、画像取り込
みボタン、焦点調整ダイヤルを搭載し、０．５um までの解像度を有しています。ＤＩ-１
０００には、ＣｏｎｎｅｃｔｏｒＶｉｅｗという標準ソフトウェアが付属しており、デジ
タルズーム機能、画像取り込み機能、基本解析ツールを有しています。オプションで、Ｃ
ｏｎｎｅｃｔｏｒＶｉｅｗＰｌｕｓソフトウェアを使用して合否判定することも可能です。
|
| 製品仕様： |
|
| 検査範囲 |
〜425um x320um |
| 解像度 |
0.5um まで視認できます。 |
| 動作温度 |
0-50C |
| 保存温度 |
-20C〜70C |
| 焦点調整 |
マニュアル調整、2mm max. |
| 寸法 |
35mm 径ｘ175mm 長（アダプタ無しの状態） |
| 光源 |
青色ＬＥＤ |
| 電源 |
USBポート給電 |
|
|
|
無線でスマホに簡単表示 ハンディタイプファイバスコープ KI 6688 Kingfisher社製
・ WIFI接続でスマホに画像を簡単に表示
・充電タイプで長時間使用可能
・USB−Cケーブルで充電
・簡単に焦点調整ができ高い解像度で検査できます。
・キャプチャーボタンでワンボタンで画像保存
・作業中はLEDで手元を照らします。
・単心・多芯コネクタで使用できます。
・低コストでご利用頂けます。 |
| 製品仕様： |
|
| カメラセンサー |
1280x969 pixels |
| 分解能 |
＜1um |
| 倍率 |
200x/400x |
表示部
（Fields Of View） |
512x384um |
| 焦点調整 |
手動 |
| イメージキャプチャ |
プローブボタン(WiFiのみ)、ソフトウェア上では全てに対応 |
| 接続インターフェース |
WIFI802.11/USB2.0 |
| 対応ソフトウェア |
Android4.2以降、IOS 9.3以降
USBの場合：Win7以降
|
| 電源 |
リチウムバッテリ(USBケーブルで充電、最大2.5時間で充電できます。) |
| 動作温度・保存温度 |
-10〜50C/-20〜50C RH95% |
| 寸法・重量 |
195(L)x40(W)x25(H)mm |
|
|
 |
ハンディタイプファイバスコープ ＫＩ６６１０シリーズ Ｋｉｎｇｆｉｓｈｅｒ社製
現場、製造工程、研究室等で簡単に光コネクタの端面の状態を検査することができます。２００倍、４００倍の何れかを選択できます。
表示画面をパソコンに取り込むＵＳＢ接続キャプチャーカメラ（オプション品）の資料はこちらからご覧頂けます。 |
| ハンディタイプ |
ＫＩ６６１０シリーズ |
| 倍率 |
ｘ２００、又はｘ４００を選択できます。 |
| 安全フィルタ |
内蔵しております。 |
| オート電源オフ機能 |
有 |
| トリプル照射モード |
付属 |
| 電源 |
単４電池ｘ１ ３００時間 |
| サイズ |
184x49.3mm, 210g |
| 検査対象の光コネクタはＳＣ，ＦＣ，ＳＭＡ，ＬＣ，ＭＵ、ＭＰＯ、ＭＴＲＪ等様々なコネクタに対応しており、アングル研磨のアダプタもご用意できます。 |
 |
| |
| 本体先端部にアダプタが装着されているので、簡単に交換が可能です。今回は上部写真左側の多芯コネクタＭＰＯを使用してみました。 |
 |
| |
ファイバスコープ本体にＸ軸、Ｙ軸を自在に動かす調整つまみがありますので、フェルール全体をくまなく検査することができます。
ＭＰＯ多芯コネクタクリーナーなこちらから御確認頂けます。 |
 |
 |
| |
|
※東京秋葉原の店舗にて実機を展示していますので、ぜひ、お立ち寄りください。
アクセスはこちらから。 |
| |
|
|
|
|
大口径ディテクタ光パワーメータ
5ｍｍの大口径のディテクタを使用しているので多芯コネクタを直接差し込み計測したり、大口径コアファイバの計測も可能です。２W（３３ｄBm）まで計測できるモデルもございます。
＊二心タイプのMT-RJ,MUでも計測可能
＊MPO、MT/MTP等の多芯テープ芯線も計測
＊POF等の大口径ファイバも計測
＊シングル・マルチモードファイバ両方で使用
＊３ｍｍまでのファイババンドルでも計測可能 |
|
|
|
低価格版光パワーメータＫＩ９６００Ａシリーズ
＊携帯に便利な非常なコンパクトサイズ
＊３年間の長期保証
＊校正サイクルは３年
＊ファイバ識別が可能
＊大きなディスプレイ計測数値表示
＊ｄＢｍ，ｄＢ， トーンＨｚで表示
＊３００時間の長寿命バッテリ |
モデル名
別製品仕様
波長 |
最大計測光
レベルｄＢｍ |
校正波長 ｎｍ |
測定
パ
ワー
範囲 |
不確定測
定値 |
校正確
度％ |
| InGaAsモデル |
|
|
|
|
|
| 600〜1700nm |
+15dBm |
660,850,1300,1310,139
0,1490,
1550,1610,1625nm |
+5~-
60dB
m |
0.3dB |
2% |
| H3B(InGaAs)モデル |
+27dBm |
850,
1300,1310,1390,1490,1
550,1590,1610,1625nm |
+24~
-40d
Bm |
0.3dB |
2% |
| 800〜1700nm |
|
|
|
|
|
| H5(InGaAs)モデル |
+25dBm |
850,
1300,1310,1390,1490,1
550,1590,1610,1625nm |
+15~
-50d
Bm |
0.3dB |
2% |
| 800〜1700nm |
|
|
|
|
|
| Geモデル |
+15dBm |
635,650,660,780,1610,1
625,850,1300,1310,139
0,1490,1550nm |
+10~
-60d
Bm |
0.5dB |
2% |
| 600-1650nm |
|
|
|
|
|
|
|
|
光源 ＫＩ９８００Ａシリーズ
＊携帯に便利な非常なコンパクトサイズ
＊３年間の長期保証
＊シングルモード・マルチモード・ＰＯＦケーブ
ル用の３種類から選択できます。
＊３年製品保証
＊マルチファイバＩＤ信号発振機能
＊可視光源機能をオプションで搭載可能
＊大きなディスプレイ計測数値表示 |
モデル名
別製品仕様
波長 |
光レベルdBm |
短時間安定性 |
温度安定性 |
波長初期公差 |
波長編 |
λnm/℃ |
再接続再現性 |
レーザー出
力調整機能 |
1310/1550nm
レーザー
モデル |
0dBm@
9/125um
ファイバ |
0.04dB |
0.6dB |
20nm |
３nm |
0.4nm/℃ |
0.1dB |
３ｄＢ範囲で0.1dBステップで調整可能 |
1310/1625nm
レーザー
モデル |
0dBm@9/125um
ファイバ |
0.06dB |
0.6dB |
20nm |
３nm |
0.4nm/℃ |
0.1dB |
1310/1490/1550nm
レーザーモデル |
-4@9/12
5um
ファ
イバ |
0.04dB |
0.6dB |
20nm |
３nm |
0.4nm/℃ |
0.1dB |
1310/1550/1625nm
レーザーモデル |
-4@9/125um
ファイバ |
0.06dB |
0.6dB |
20nm |
３nm |
0.4nm/℃ |
0.1dB |
635nm
レーザーモデル |
-2@9/125um
ファイバ |
ＮＡ |
ＮＡ |
5nm |
３nm |
0.1nm/℃ |
0.1dB |
650nm
レーザーモデル |
+7@9/125um
ファイバ |
ＮＡ |
ＮＡ |
5nm |
３nm |
0.1nm/℃ |
0.1dB |
850/1300nm LED
モデル |
-20@62/5um,
-22@50um,
-32@9.5/125um |
0.01dB |
0.35dB |
ＮＡ |
ＮＡ |
0.4nm/℃ |
0.05dB |
ＮＡ |
|
|
|
Ｋｉｎｇｆｉｓｈｅｒ社製
１２７０〜１６１０ｎｍ（２０ｎｍ間隔計測、完全ＣＷＤＭ計測対応）
多波長同時自動計測機能付光パワーメータＫＩ２６００シリーズ
現場で便利な日本語対応可能なエクセルベースの合否判定解析ソフトウェア
システム動作点検用としてパソコンに接続してログデータを計測することも可能です。
|
モデル名
別製品仕様
波長 |
ダメージレベル |
校正波長 ｎｍ |
測定
パ
ワー
範囲 |
校正確度 |
不確定値 |
| InGaAsモデル |
|
|
|
|
|
| 600〜1700nm |
+15dBm |
780,820,850,980,1270,1290,13
00,1310,
1330,1350,1370,1390,1410,1430,1450,
1470,1490,1510,1550,1570,1590,1610,1625,1650nm |
+10~-60dBm
+10〜-70dBm |
１％
（0.06dB) |
0.3dB |
H5(InGaAs)
モデル |
+27dBm |
820,850,980,12
70,1290,1300,1310,
1330,1350,
1370,1390,1410
,1430,1450,
1470,1490,1510,15
50,1570,1590,1610,1625,1650nm |
+24~-50dBm
+24〜-60dBm |
1%
(0.06dB) |
0.35dB |
| 800〜1700nm |
|
|
|
|
|
| Geモデル |
+25dBm |
635,650,660,780,820,850,1590,1610,1625,1650,
850,980,1270,1290,1300,1310,1330,1350,1370,1390,
1410,1430,1450,1470,1490,1510,1530,1550,1570nm |
+15~-50dBm
+15〜-60dBm |
1%
(0.06dB) |
0.5dB |
| 600-1650nm |
|
|
|
|
|
 |
光測定解析ソフトウェア ＫＩＴＳ
特徴：
・リアルタイムでデータを取得、表示できます。
・エクセル形式でご利用頂けます。
・簡単にご利用頂け、作業性を向上 することができます。
・レポート作成に活用できます。
・データログもできるので、システ ムの性能検証も可能です。
・ＣＳＶ形式でエキスポート可能
・パスワードでデータを保護
・エクセル形式なので、日本語対応
・１?４波長に対応。
MSオフィスベースで日本語へのカスタマイズも可能
|
|
|
|
光源ユニット KI2400/2800
＊シングルモード&マルチモード損失測定 6波長まで搭載可能
＊ファイバ識別用のトーン信号機能搭載
＊優れた光パワー安定性と繰り返し精度
＊大きな画面ではっきりと数値が確認可能
＊ダストキャップ付属で出力コネクダタイプを変更することができます。
＊長時間バッテリ寿命
＊3年毎の校正サイクル
＊KI2400シリーズはウォームアップ 無しですぐに御利用頂けます。 |
| 製品仕様 |
1310/1550nm
レーザー |
CWDM
モデル＊ |
1625nm
レーザー |
650nm
VisiTest
(赤色光） |
850/1300
nm LED |
| KI２８００ |
|
|
|
|
|
短時間安定性
(dB) |
0.04 |
0.06 |
0.06 |
NA |
0.01 |
温度に対する安
定性 |
0.6 |
0.6 |
0.6 |
NA |
0.35 |
KI２４００シ
リーズ（ウォー
ムアップ不要モ
デル） |
|
|
|
|
|
短時間安定性
（ｄＢ） |
0.0３ |
0.05 |
0.05 |
NA |
0.0１ |
温度に対する安
定性 |
0.2 |
0.2 |
0.2 |
NA |
0.35 |
両モデル共通仕
様 |
|
|
|
|
|
| 波長公差（nm) |
20 |
6.5 |
20 |
5 |
NA |
| 波長幅 |
3 |
<1 |
3 |
3 |
NA |
再接続繰り返し
精度 dB |
0.1 |
0.1 |
0.1 |
0.1 |
0.5 |
| 変調 |
270Hz, 1KHz, 2KHz+/-2%, 12 multi fiber ID, 2Hz （可視光） |
| 光レベル |
７ｄＢ間で0.01dBステップで調整可 |
NA |
|
|
 |
光トークセット KＩ021
＊一芯接続
＊マルチ・シングルモードファイバ兼用
＊45ｄＢのダイナミックレンジで すので、長距離利用が可能が可能です。 |
| モデル名 |
波長nm |
ファイバタイプ |
ダイナミックレンジ |
| ＫＩ０２１ |
1310/1550nmのセット品となります。 |
SMF |
＞45ｄＢ |
|
|
 |
Ｋｉｎｇｆｉｓｈｅｒ社製 ＫＩ６３５４ ペン型ファイバ破断箇所検知用赤色レーザー
特徴：
＊携帯に便利なペン型形状で非常にコンパクト
＊単４電池２本で駆動
＊ラバー保護で落下衝撃にも耐久性が抜群
＊クラス１レーザーで安心にご利用頂けます。
＊動作距離はおよそ５ｋｍ（シングルモードファイバの場合） 低価格でご提供が可能です。
＊日常防水で安心してご利用頂けます。
＊１年間の製品保証 |
 |
| 製品仕様 |
|
| 波長 |
６５５＋/-5nm |
| 光出力レベル、typ.* |
350umW (SMF9/125umの場合）
600umW(50/125umの場合） |
| 光出力ポート |
2.5ｍｍユニバーサル（ＦＣ，ＳＣ，ＳＴ等） |
| 動作モード |
ＣＷ＆２Ｈｚ変調 |
| レーザークラス |
１（IEC60825-2011) |
| サイズ |
18x160mm |
| 電源 |
単４電池ｘ２、４０時間以上動作 |
| 動作温度・保存温度 |
-１０C〜４５C / -４０C〜７０C |
|
|

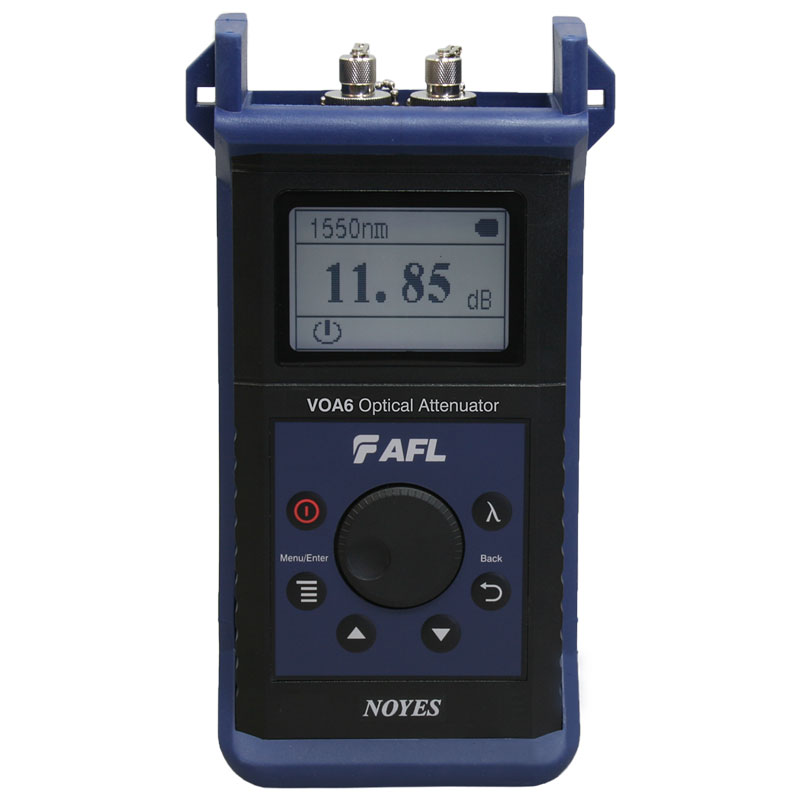

| VOA6 SM |
ハンディ可変減衰器
＊コンパクトサイズ
＊ 減衰量のレベルを表示（VOA5のみ）
＊ マルチ・ シングルに対応
＊ 広減衰 レンジ |
 |
|
| |
|
| モデル |
動作波長 |
マルチモード |
シングルモード |
挿入損失 |
減衰レンシ |
ディスプレイ |
電源 |
| SVA1 |
1250〜1650nm |
- |
○ |
<1.5dB@1310nm/<2dB@1550nm |
60ｄＢ |
- |
ダイヤル式 |
| VOA６ SM |
1310/1490/1550/1625nm |
- |
○ |
<2dB@1310,1490,1550,1625nm |
60ｄＢ |
○ |
充電式バッテリ |
| VOA5 MM |
850&1310nm |
○ |
- |
<1.5dB@850nm/<3dB@1300nm |
20dB |
○ |
単３ｘ２ |
|
|
